扭矩扳手作為螺栓緊固常用工具，要求耐用、易于操作，更重要的是要有較高的精度。就現在而言，數顯式扭力扳手作為精度最高且易操作的手動扭力扳手，以它為例進行說明，再適合不過了。



前言

在這之前，我們先講一下“質量”和“重量”的區別。經常聽有人說，施加3kg的扭力、5kg的扭力，這是不確切的，因為kg是質量單位，而且在不同地區的人來看，物體的重量也是會改變的，所以，“質量”和“力”的用語在很長一段時間內都是錯誤的。

“質量”指物體固有的量，它在地球的任何地方，甚至在失重狀態下也不會改變，而“重量”則指重力加速度作用于物體后感覺到的“量”。

因此，在失重狀態下，會變得“感覺不到重量”和“無重量”。此外，即使在同一地球表面上，由于緯度或高度的不同，產生的重力加速度也不同，也就是說“重量”會發生改變。

例如，質量為1kg的砝碼，在海平面和在日本富士山頂進行重量比較，會發現約有1g的差異。這是因為山頂比海平面海拔要高的多，地球自轉產生的離心力較大，而重力加速度較小的緣故。



注：國際標準，重力加速度為9.80665，那么重力（萬有引力，也就是質量所產生的力）F=質量kg x 加速度9.80665，而扭矩=作用力x力臂的長度，所以你可以說一個雞蛋重量的施加力，而不能說這個力是N.m，因為扭力還有力臂這個變量。





1、什么是扭矩？

扭矩=力x力臂

轉動物體所需的力，即“力矩”和“轉矩”，稱為扭矩。

扭矩（T = F x L）





2、重量和質量

A、力的單位

[N] （牛頓）SI（國際單位制）單位

在質量為1kg的物體上，作用1m/s²的加速度時產生的力為1牛頓[N]的力。

B、質量單位

[kg] （千克）

C、力臂單位

[m] （米）





3、扭矩的單位

A、國際單位制單位（N.m）

B、公制單位（重力單位）（kgf.cm）

C、美制單位（lbf.in）

D、單位換算

1N.m=1000mN.m=100cN.m=10200gf.cm=10.2kgf.cm=0.102kgf.m=142ozf.in=8.85lbf.in=0.738lbf.ft





4、扭力工具的精度

使用測量儀器校準扭力扳手或扭力螺絲刀時，將被測量儀器刻度的指示值對準測量點，讀取測量儀器的數值。



As（%）：扭力工具的計算偏差

Xa：扭力工具的指示值

Xr：參考值（校準設備）

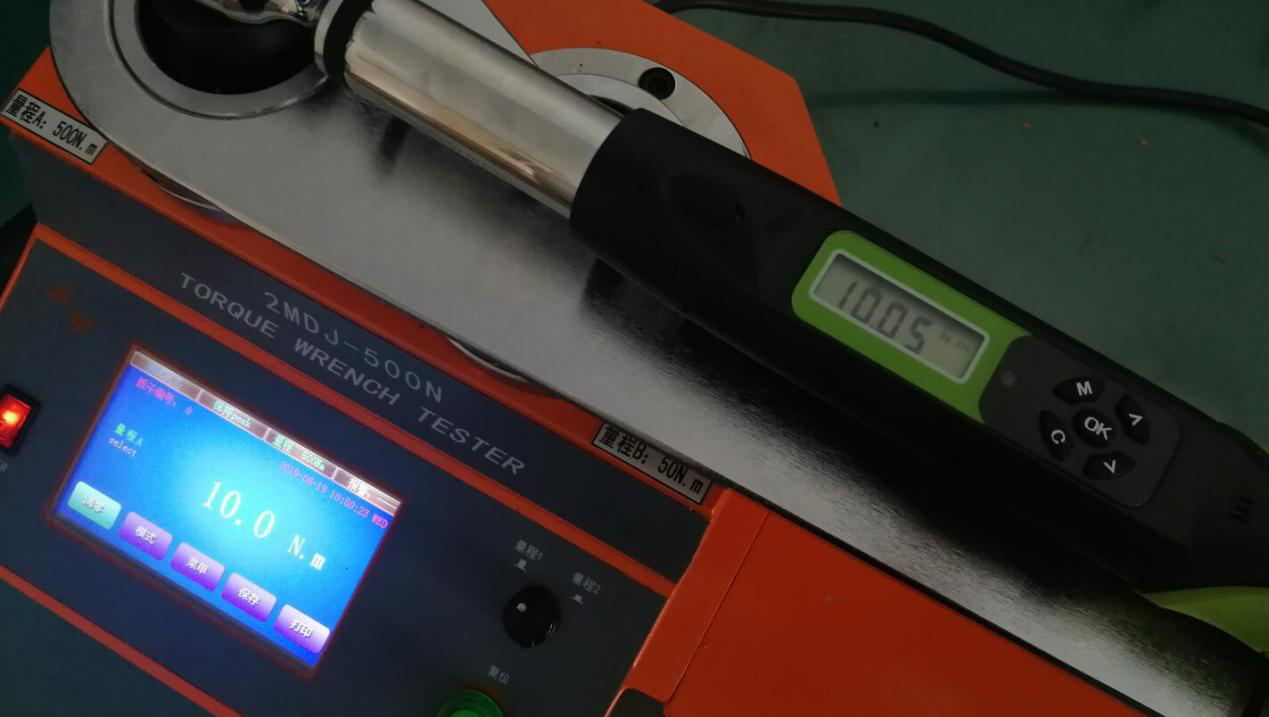

計算示例   As（%）  Xa=10.05   Xr=10.00





因為數顯式扭力扳手精度一般需要達到±1%，所以這個點的精度是符合要求的。（一把扳手的精度需要多點多次測量求平均值，這里就不過多贅述）



注：以上測試扳手來源：AWG數顯扭矩扳手，2MDJ扭力扳手檢定儀

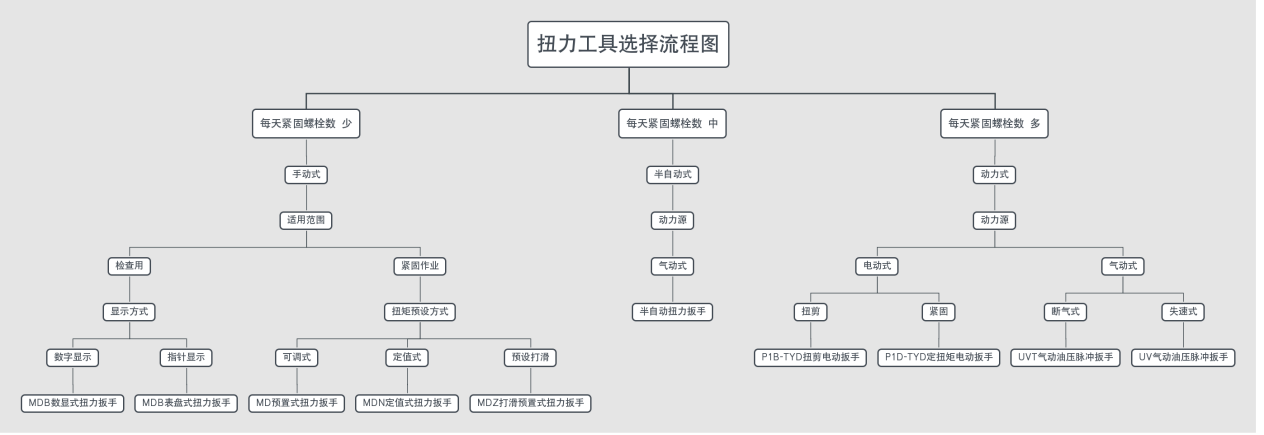

5、扭力扳手的選擇







以上產品分類參考“武漢天煜達精密機械有限公司”點擊進入產品類目

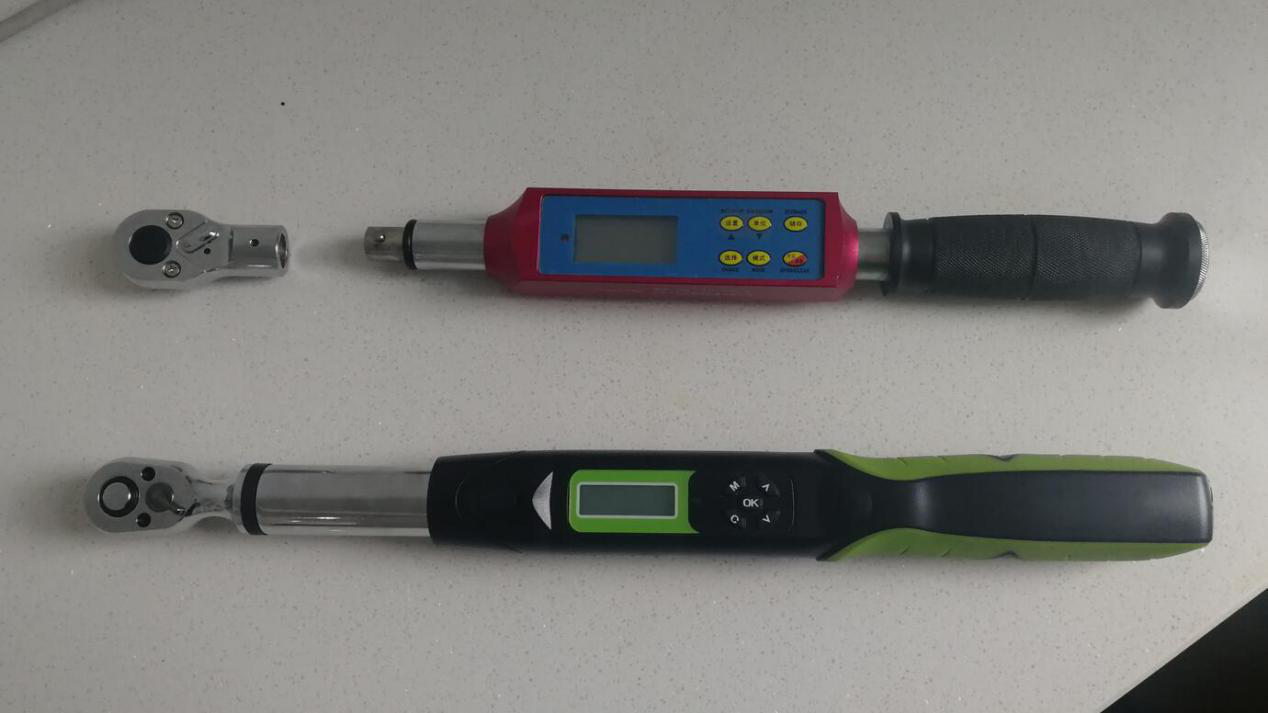

6、數顯扭力扳手可換頭及轉接頭





注：扭力扳手頭分可拆卸和固定棘輪頭，上述可換頭扳手為MDS數顯扭力扳手



說明1：扳手標配棘輪頭情況下可接六角套筒、內六角旋具接頭、十字接頭等接頭使用，如圖：

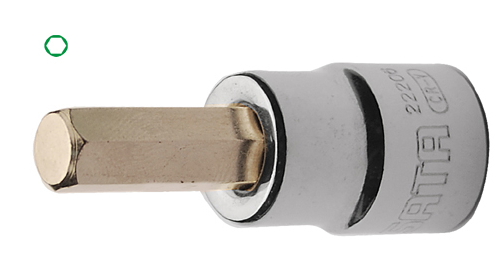

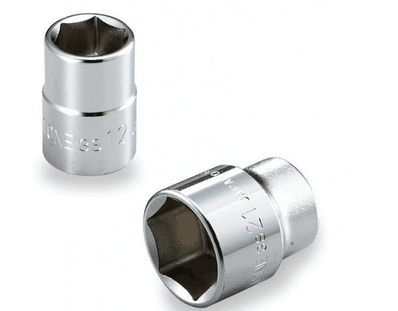

       六角套筒                      內六角旋具接頭



說明2：扳手為可換頭，可將棘輪頭拆下，換上特殊接頭，如：開口頭、梅花頭、管鉗頭、勾型頭、活動開口頭等，如圖：

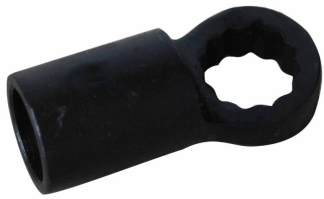

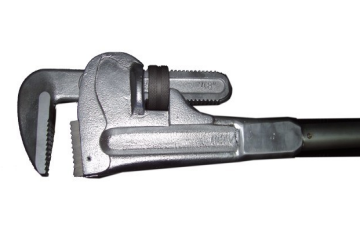

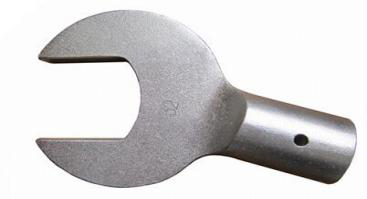

   開口頭            梅花頭           管鉗頭

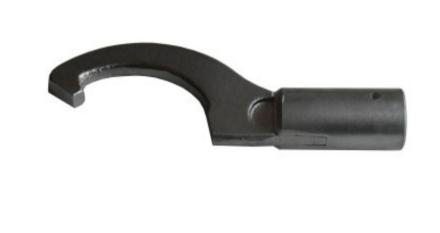

   勾型頭                活動開口頭





7、扭力扳手使用方法



以下兩種數顯扭力扳手都以按鍵說明

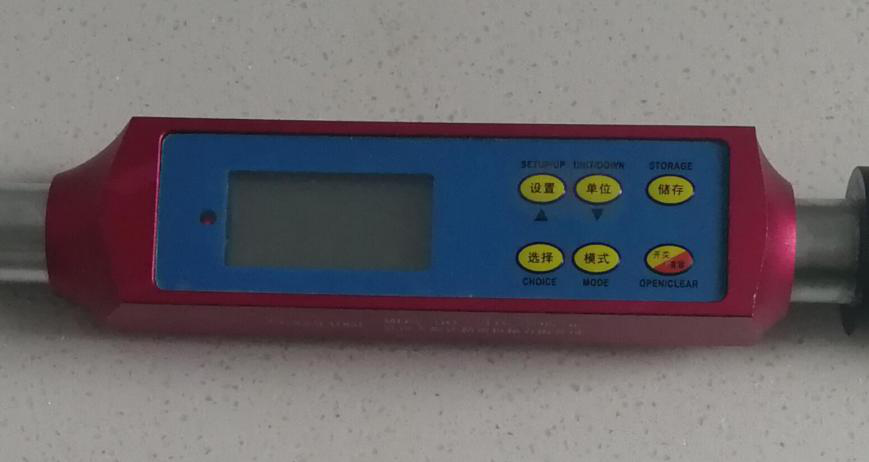

模式：1、跟蹤（數值隨力變化而變化）。2、峰值（顯示某一次測量的最高值）。3、預置（可預設數值，扭力達到報警）

單位：三種扭矩單位，N.m、lbf.ft、lbf.in

存儲：峰值模式下，儲存一次檢測的測量值

選擇：預置模式下，00:00，選擇數值的個位、十位，預設扭矩

設置：跟單位鍵組成上下鍵，在使用過程中查看預設的扭矩

開關：開關機，數值清零

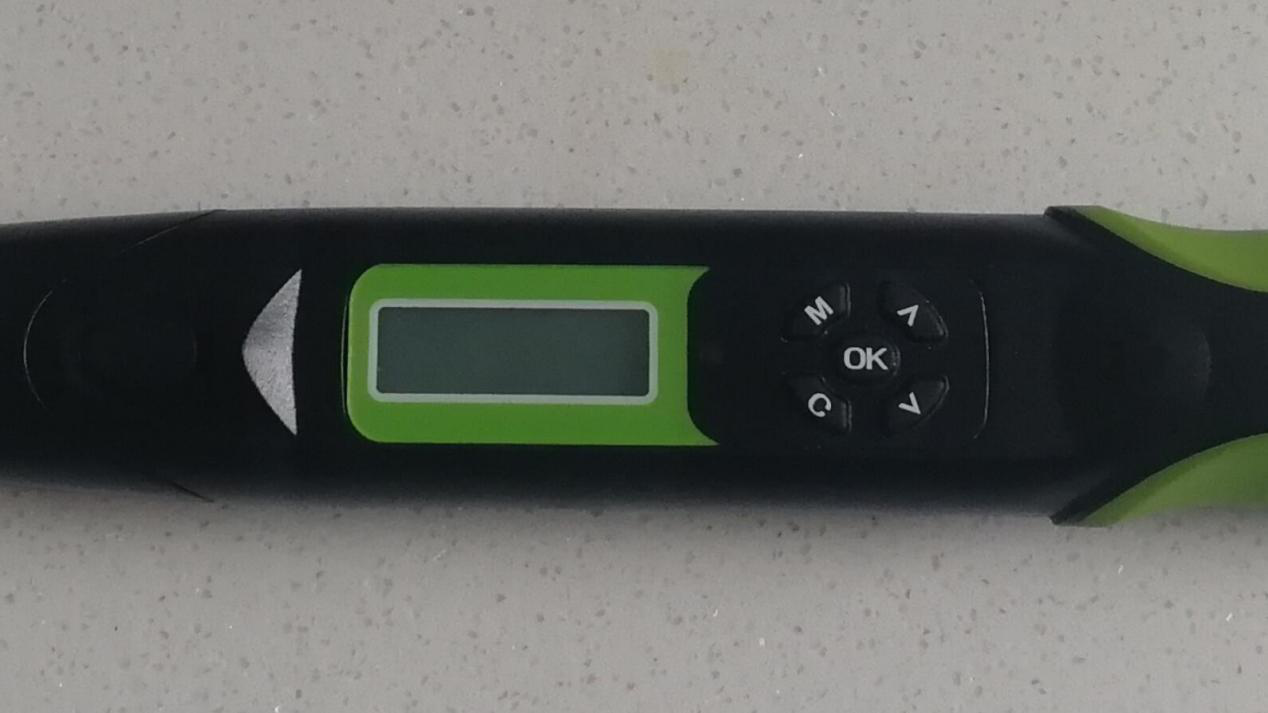

M：單位、模式等等功能的設置鍵

>：上下鍵

C：開關機，數值清零

ok：峰值模式測試值的保存



總結：數顯扭力扳手因為主要功能都差不多，按鍵也是圍繞這些來設置的，例如：模式、單位、預設數值報警，具體是單功能鍵還是組合鍵，取決于廠家的設定。







8、扭力扳手的維護



1、扳手需要定期校準，依使用頻次而定，一般是1年一次，校準方法有兩種：一是送到國家計量部門專業檢測并校準，可開具計量報告。二是自己購買專業扭力扳手校準儀器，在確保校準儀器精度的情況下，可以自己標定。（專業性較強可咨詢廠家）



2、使用過程注意量程范圍，不要當榔頭敲，扭力扳手屬于精密儀器，需輕拿輕放。作用力施加的過程注意扳手力臂線的位置，施力過程盡量使扳水平。
