定扭矩電動扳手特 點:
1)電動扭矩扳手設計緊湊,速度快,重量輕。
2)電動扭矩扳手控制設備安裝在主體上,數字顯示,按鈕操作。
3)套筒和反作用桿獨立于扳手主體,便于更換套筒和反作用桿。
4)操作期間對操作者的手無震動,無反作用力,低負荷,降低勞動強度。
5)通過直接讀取屏顯扭矩可以輕松地設置輸出扭矩值。不需要轉換。
6)扭矩控制在兩個方向都可用。
7)扳手在達到所需扭矩時停止。
8)重復扭矩精度+/- 5%。
重復扭矩精度的定義是:在相同的緊固條件下,測量5個螺栓扭矩值的平均比率。
注:可以在扭矩調整范圍內,自行調整電動扭矩扳手的扭矩。
定扭矩電動扳手操作方法:
1、操作前檢查
使用前的一項檢查是,確認接通電源,開動開關,電機聲音正常,這時扳手可以使用了。
2、預熱扳手至少5分鐘(冬季需要10分鐘到寒冷的地方)
開始時無負荷運轉獲得額定精度,選擇扳手的最大扭矩預熱。
3、“緊固”操作
1)將手柄轉到R位置。
解鎖:在扳手停止的時候,先按下“設定鍵”,然后按住“減”持續3秒,右上角變成解鎖圖標,解鎖操作完成。
加鎖:在扳手停止的時候,先按下“設定鍵”,然后按住“加”持續3秒,右上角變成加鎖圖標,加鎖操作完成
2)檔位調節:在扳手停止后,并且在解鎖狀態下;按“加”或“減”即可以選擇相應的檔位,在操作完成后一定要進行加鎖操作,否則在斷電后會恢復到檔位調節之前的數據。
3)通過轉動內齒輪將反力臂套筒完全插入螺母
*當扳手啟動后反力臂桿的轉動方向與螺母轉動方向相反。
4)壓住開關啟動,反作用桿停在連接材料上,緊固開始。
5)當達到目標扭矩時,扳手自動停止轉動。
4、“松螺母”操作
1)將手柄轉至L位置。
2)調節扭矩設定到目標扭矩。
3)通過轉動內齒輪將反力臂套筒完全插入螺母。
*當扳手啟動后反力臂桿的轉動方向與螺母轉動方向相反。
4)壓住扳機開關啟動。
反作用桿停在連接材料上,螺母開始轉動。
●松開螺母前,請確認手柄處于L位置
忽視會造成傷害和損壞。
扭矩設定板上顯示的值是參考值,推薦使用扭矩測試裝置進行檢查。
確認鎖定扭矩,8個作業后檢查一次,至少鎖定5個螺栓。
使用扭矩扳手緊固螺栓做附加緊固并測量螺母再次轉動時的扭矩。
計算出平均扭矩并與目標扭矩比較。
當差別大于+/-5%時做精細調整,務必確定不要用同樣的螺栓調整。

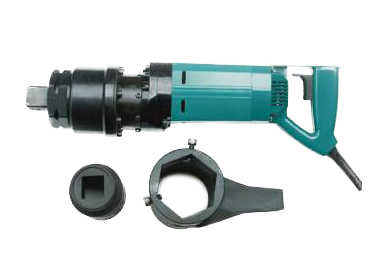

定扭矩電動扳手產品各規格實物圖:
定扭矩電動扳手產品參數:
