產品實物圖：

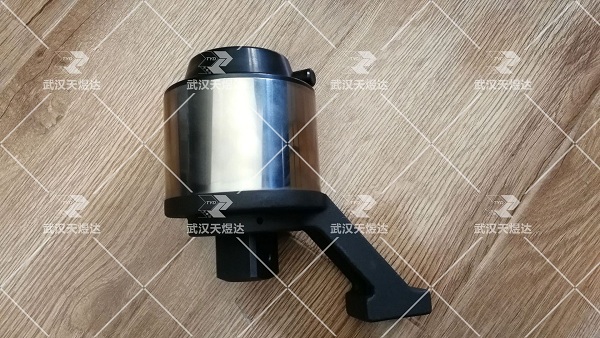

斜角式

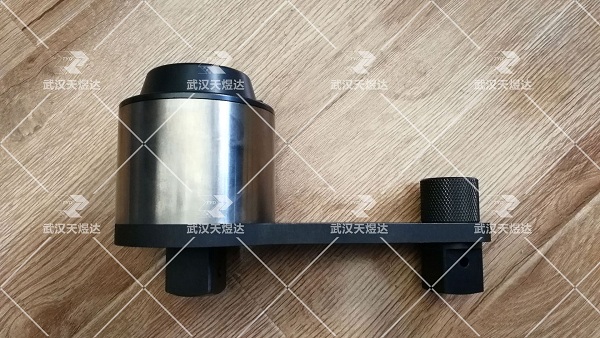

平板式

       發電廠電力檢修及各工業行業生產檢修安裝現場，緊固和拆卸大直徑螺栓螺母相當困難，尤其在操作人員難以施工的環境中（例如設備周圍空間較小，無法使用加力桿及各類特種扳手等），這一矛盾顯得更為突出。本公司科研人員綜合國內外先進技術，研制成功的扭矩倍增器，可以幫助您從根本上解決這一難題。

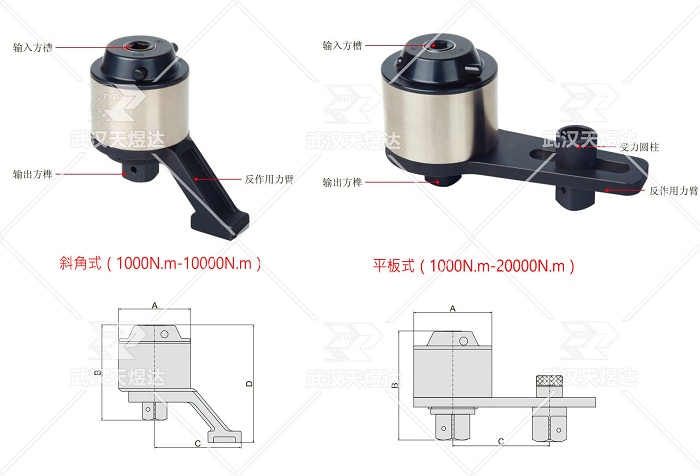

新款扭力倍增器樣式結構：

新款扭力倍增器性能特點：
● 適用于空間受限，外部動力源不能使用的場合
● 高效率行星齒輪組輸入小扭矩，輸出大扭矩
● 扭矩倍增器輸出扭矩精度正負5%
● 特種鋼制造，使用壽命長
● 平板式倍增器的反作用力臂可按工況條件調節受力圓柱的位置
● 根據用戶要求可選擇特殊的專用反作用力臂

規格參數說明：

斜角式倍增器技術參數

平板式倍增器技術參數

操作方法及注意事項：

1、操作扭矩倍增器需要以下裝備：
(1) 動力裝置或高級的沖擊式套筒
(2) 反作用力臂
(3)“TYD”牌扭矩扳手

2、操作注意事項

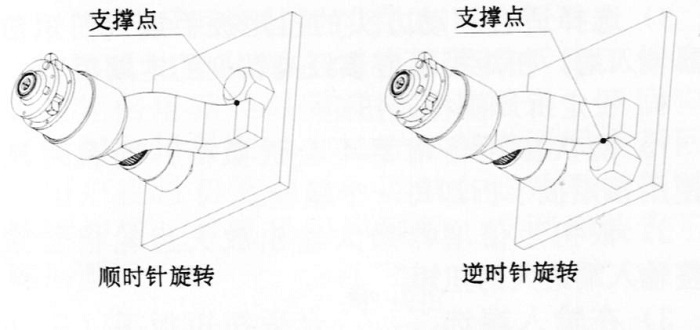

(1) 當手動操作扭矩扳手時,反作用力臂旋轉放置于輸出操作的相反方向,并且找一個允許安置堅固的直角平面處來鎖緊螺栓,如圖，當標準的反作用力臂不適合現有工作環境時,請根據實際工況特殊定貨.

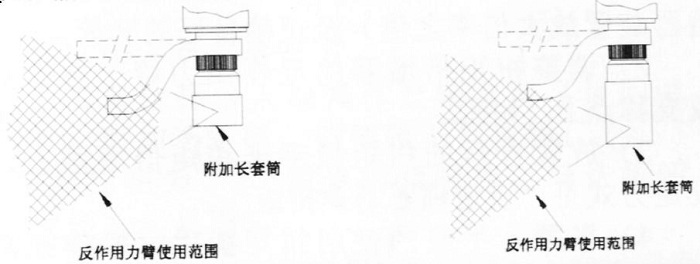

(2) 操作時,切勿超過反作用力臂的使用范圍.在特別應用或加長的套筒時,必須使用標準臂,可以延伸但不可以超過操作范圍,違反限制反作用力臂使用規定會造成磨損或損壞倍增器輸出裝置,如圖

注意:長套筒盡可能不要使用,因為在輸出端容易發生重大的危險.

3、設定鎖緊螺栓的扭矩
(1)、確認正確鎖緊螺栓的扭矩值;
(2)、在扭矩倍增器輸入端放置扭矩扳手;依照扭矩倍增器放大倍率而調整扭矩扳手的扭矩數值.
(3)、選擇適合驅動方頭的扭矩扳手放入扭矩倍增器輸入端,扭矩扳手應該經高精度的定期校驗.

4、設定拆卸螺栓的扭矩
(1)、確認扭矩倍增器不會過負荷,而且可滿足使用扭矩扳手拆卸每一個螺栓;
(2)、依扭矩倍增器最大輸出放大齒輪倍數來調整輸入端最大的扭矩值;
(3)、在輸入端選擇一個合適扭矩扳手(驅動方頭).
注意:有一些扭矩扳手在逆時針方向操作是不會有報警聲或折彎的.

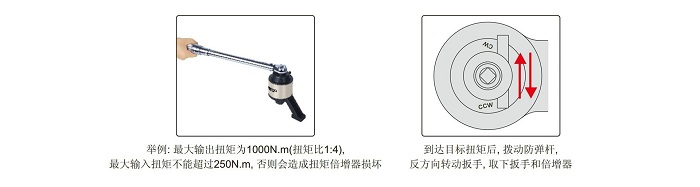

5、操作扭矩倍增器
(1)、鎖緊螺栓時，設定正確扭矩值（扭矩倍增器放置放大倍率之值）及正確良好的套筒。
(2)、調整扭矩倍增器的反作用力臂于合適置放支撐點上，如上圖；
(3)、放置合適的扭矩扳手于扭矩倍增器上，設定方法見“設定鎖緊螺栓扭矩”；
(4)、平順、平整的使用扭矩扳手、操作扭矩扳手直到聽到“報警聲”，此時螺栓上就達到了正確設定的扭矩值。
注意:如果使用扭矩倍增器鎖緊螺栓之后，倍增器無法取出，請在套筒上輕輕敲擊，當可自由搖動螺栓時，便可將扳手取下。
