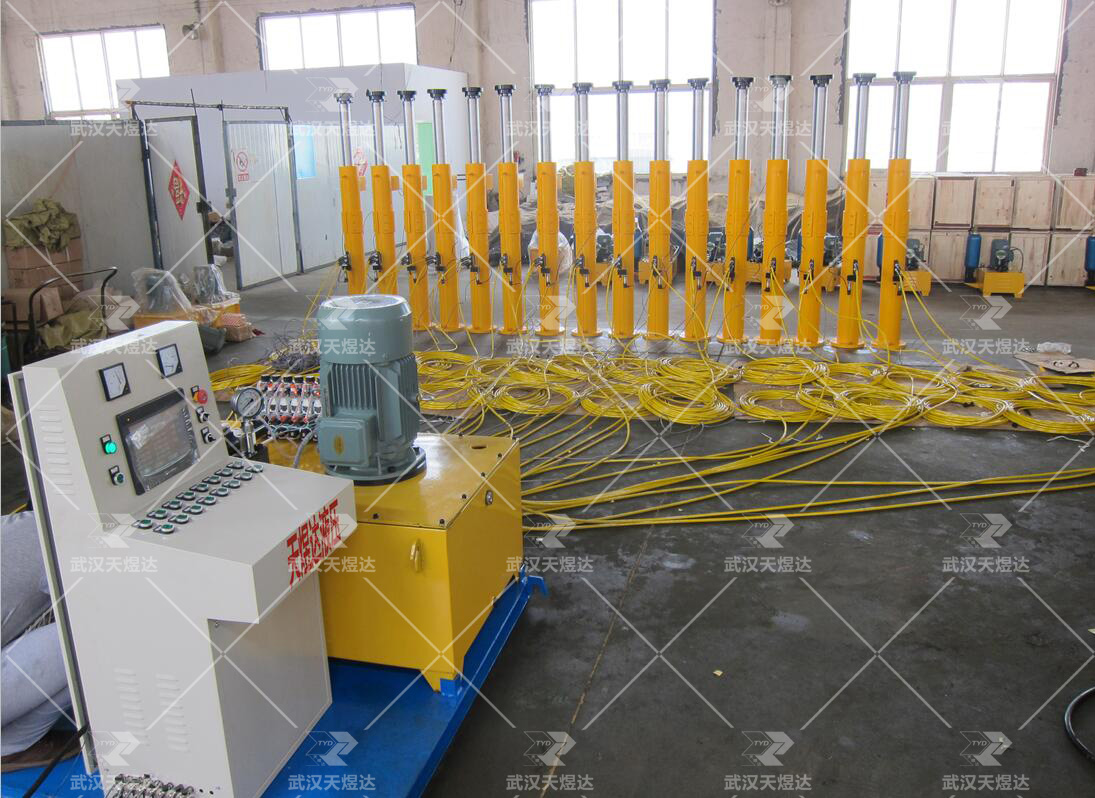

一、產品的概況：

PLC智能同步頂升控制系統可以根據客戶需求，可設計4點、6點、8點、12點、16點、24點、32點、64點同步頂升下降系統。

此方案采用雙作用千斤頂，通過泵站供油，油路經過溢流閥，然后經過三位四通換向閥，再經過電磁球閥進入千斤頂。通過控制三位四通換向閥來控制油缸的上升下降，通過位移傳感器傳達到PLC控制系統進行判斷來調節電磁球閥的開閉來調整油缸的上升下降速度，保證油缸的同步性。

在千斤頂出油口處安裝液控單向閥，使千斤頂在頂升到位情況下進行保壓，防止千斤頂回落。在千斤頂回油油路上安裝可調節溢流閥，控制千斤頂下降速度，防止因載重過大，出現千斤頂突然急速下降的情況。

二、產品的原理：
依據位移傳感器和壓力傳感器反應數據到PLC控制設備，通過人機操作界面設定PLC電腦，從而PLC計算機自動操控電動液壓泵站和千斤頂，從而對各種大型、重型的重物起、降和定位，使用于重量分部不均的重物。

三、產品的特點：
1、可設定頂升千斤頂個數，千斤頂壓力、行程、負載等都可受PLC計算機控制運動。
2、每個頂升點工作噸位可以從5T到2000T可供選擇。
3、千斤頂最高和最低的位移精度為±0.5-1mm。
4、千斤頂最高和最低的壓力精度為±0.5MPa。
5、PLC電腦操控器單元與觸摸屏精確合作。
6、具有千斤頂位移，壓力最大，最小，平均值等數據實時顯示能力。
7、壓力（負載）和位移報警進一步提高重物頂升安全性能。
8、千斤頂可單獨起、降，可單獨設定。
9、千斤頂配備有保壓及溢流裝置，避免過載，配有安全閥到達安全操作及保護起重物。
10、保壓裝置適合于保壓需求很高的橋梁施工中落梁等，或有保壓要求的場所。

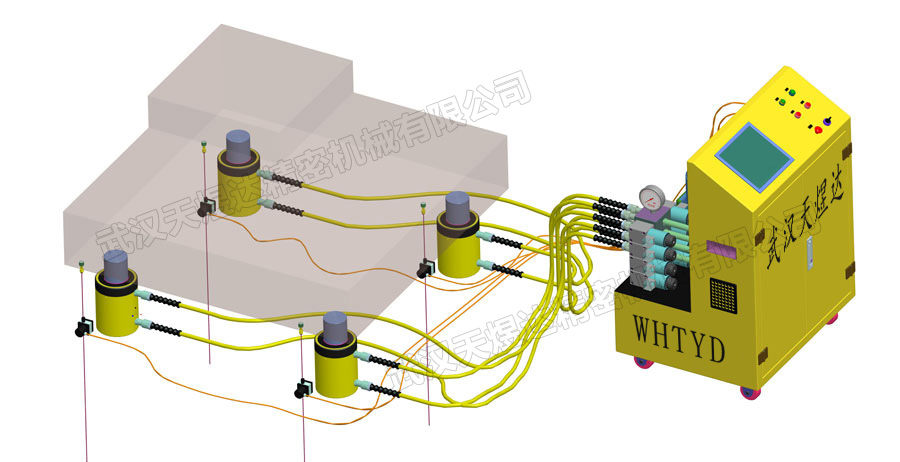

四、PLC同步頂升系統布置圖



5、位移傳感器
6、通訊總線
7、位移傳感器電纜
8、高壓軟管


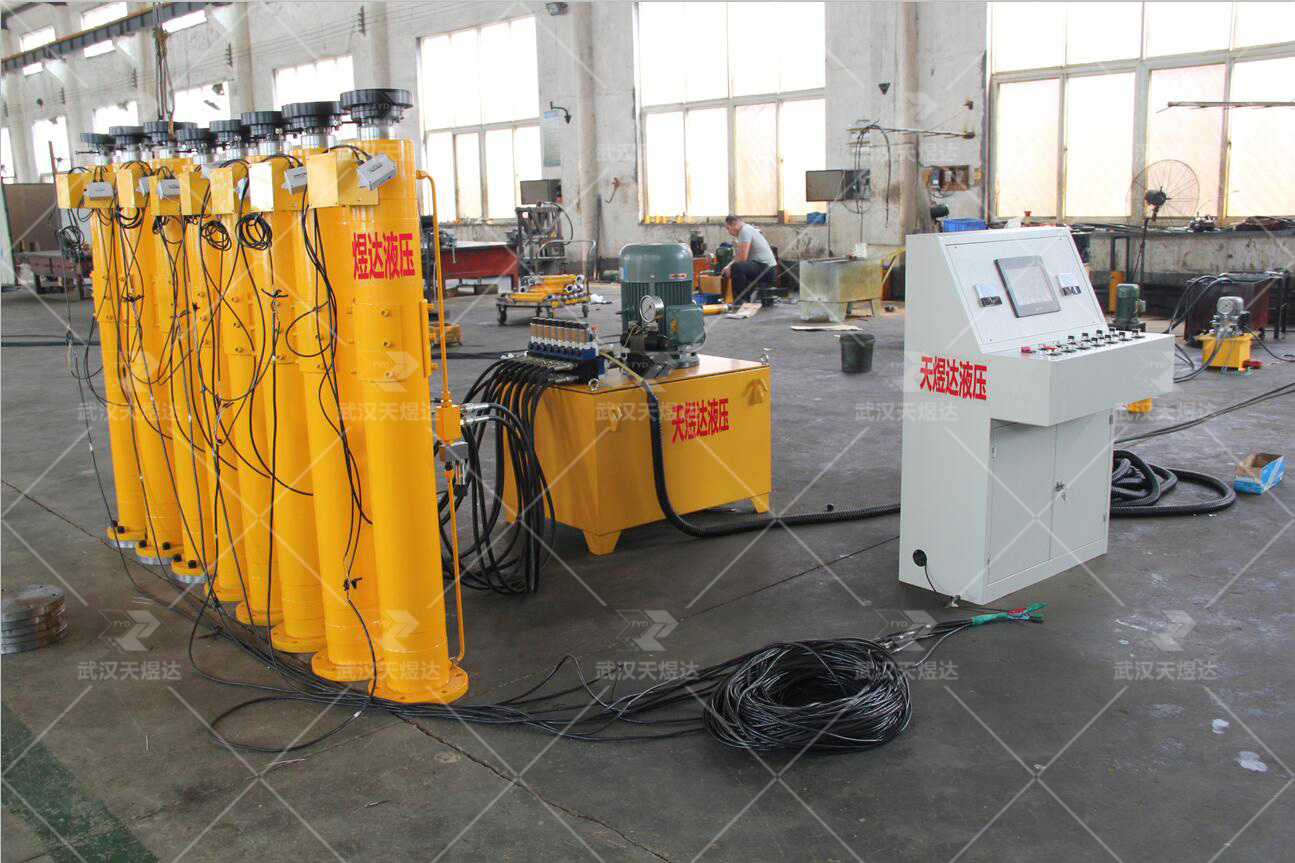

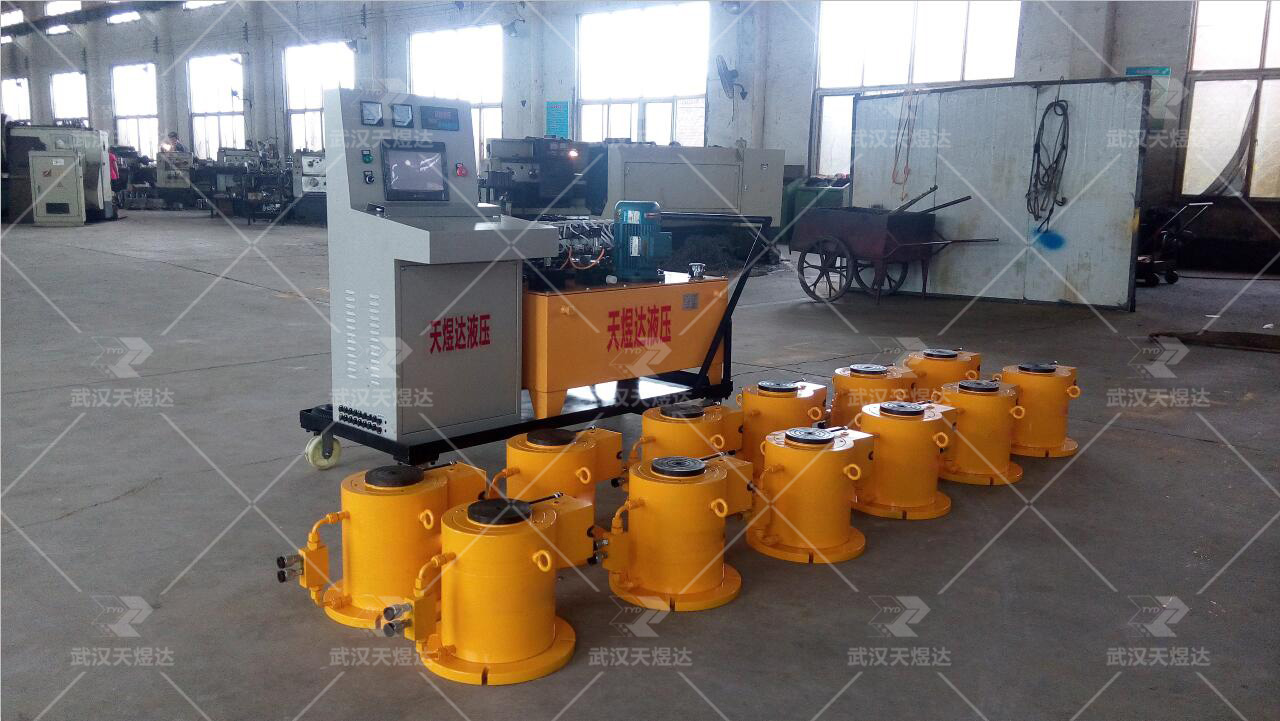

五、PLC同步頂升系統常分為6個組成部分

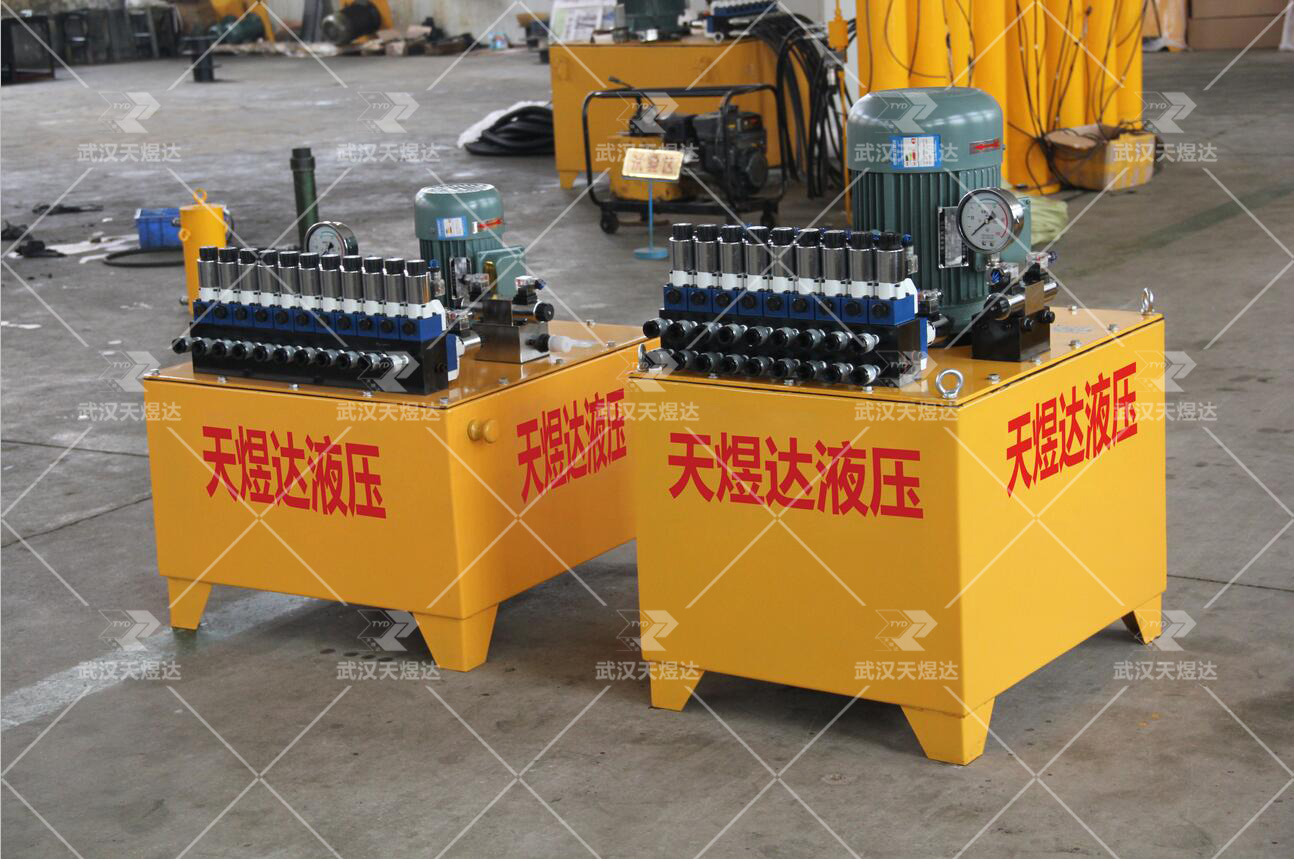

電動液壓泵站、PLC計算機控制系統、液壓千斤頂、位移傳感器、壓力傳感器、人機界面操作系統。

該系統是將液壓頂升系統、計算機PLC信號處置、位移監控及壓力監控進行集成，并在集成系統上進行的成套技術開發。其中心是在橋梁組織分析與施工方法總結的基礎上，依據橋梁特性設計電腦PLC信號處理液壓系統，輸入外部監控設備的位移和壓力信號，通過PLC控制千斤頂頂升，薄型千斤頂因行程較小其頂升和降低精度誤差不超過±0.5mm，關于較大行程的千斤頂，頂升和下降誤差不超過±1mm，頂升載荷范圍：5-2000噸，頂升高度為10-2000mm。

六、PLC同步頂升系統優點：
1、高速置零、低速頂升，升降速度可以任意控制；
2、液壓千斤頂外置式（或內置）位移、壓力傳感器、均載閥，保證了頂升系統在惡劣的工作環境下的高可靠性；
3、均載閥的過載保護、負載同步功能，避免了多缸頂升時常見的脹缸事故；
4、先進的進油調速和重載先鋒液壓回路，補單是頂升時達到高精度同步，在帶載下降時同樣可保證高精度同步；
5、操作簡便直觀，并可實現工作的側滾、俯仰等姿態的調整；
6、可以掛接彩色觸摸屏，實時在線顯示頂升位移和頂升載荷，也可掛接工控機實時記錄施工全工過程；
7、可以擴展至32點或32點以上的多點同步，在多點同步工作狀態下，除保持多點位置的同步外，并可按用戶的要求調節各支點的載荷分布。



七、產品用途：

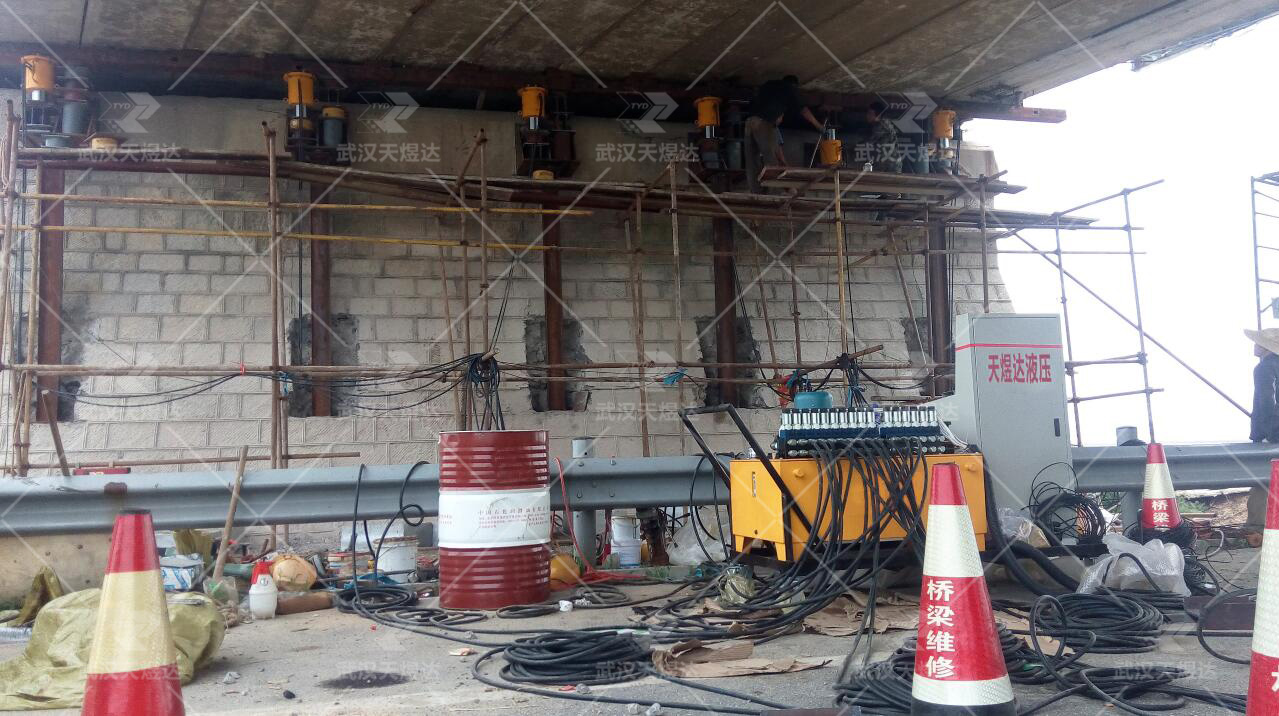

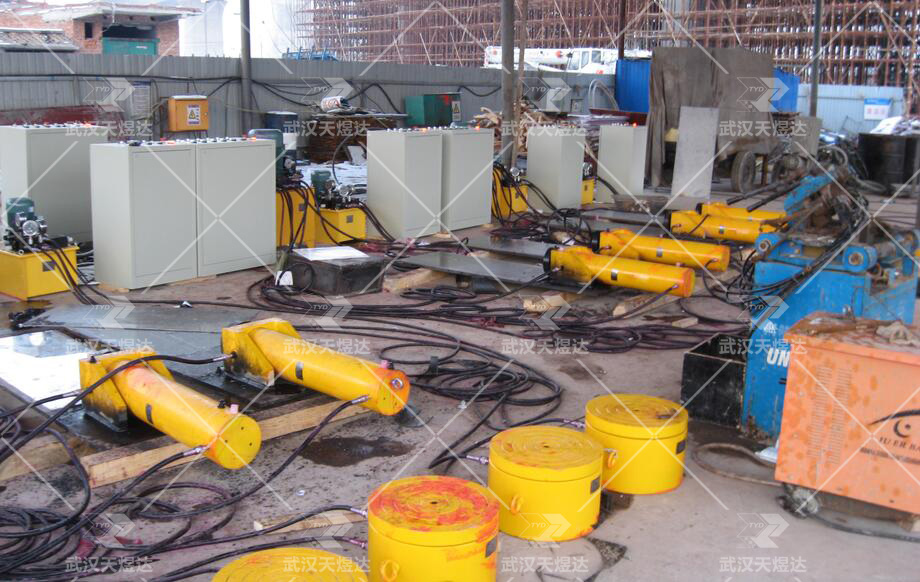

天煜達液壓同步頂升系統廣泛應用于橋梁同步頂升，橋梁支座更換，橋梁加高、加固，鋼結構整體頂升，建筑物同步位移，網架同步頂升、樁基托換等行業。



八.同步頂升系統頂升過程：
1、安裝千斤頂和位移檢測傳感器裝置，千斤頂?shù)陌惭b必須保證地面平整，位移傳感器安裝要保證拉線垂直。
2、安裝液壓軟管，根據千斤頂?shù)姆植?，分別將各個千斤頂串聯一起再和液壓頂升泵站的油路出口用液壓軟管連接上。
3、連接電源電纜將總電源插頭插入泵站然后根據控制點的分布，分別將位移檢測裝置和液壓頂升泵站上的位移檢測口用信號電纜連接上。
4、同步頂升頂升之前，先檢查一下位移傳感器讀數是否準確，安排現場人員拉出位移傳感器拉繩，顯示屏上讀數是否與現場拉繩拉出的位移讀數一樣。
5、同步頂升之前先執行貼合按鈕后，千斤頂開始頂升，當實際壓力達到貼合壓力值時，千斤頂自動會停止頂升。貼合壓力的設定值為：最佳設定值為實際載荷的50%左右。
6、貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到鎖設定的目標位移量時自動停止。
7、貼合結束后，先設定目標位移量，按下下降按鈕這時千斤頂就自動下降，下降到鎖設定的目標位移量時自動停止。
8、單動操作：將單動開關撥至左邊位置，然后上升、下降按鈕。如需停止按下停止或總停按鈕。

注：有任何疑問，歡迎撥打電話咨詢。
